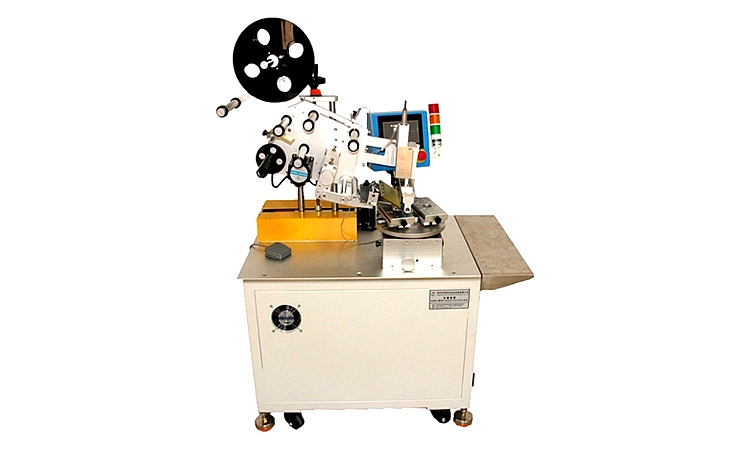

H-TM106双工位贴膜机

概述

此款高精度贴膜机主要应用于手机、玻璃片、压克力和塑胶片等平面或弧面贴膜，适应各种不同尺寸范围的产品，节省人手，提高贴膜的精度和速度。本机采用高精度的电控方式和精巧机械结构，具有高精度、高质量和调整方便优点，机器各外露部位采用不锈钢和高强度铝合金制作,结构轻巧,强度高,耐腐蚀,并符合GMP标准。

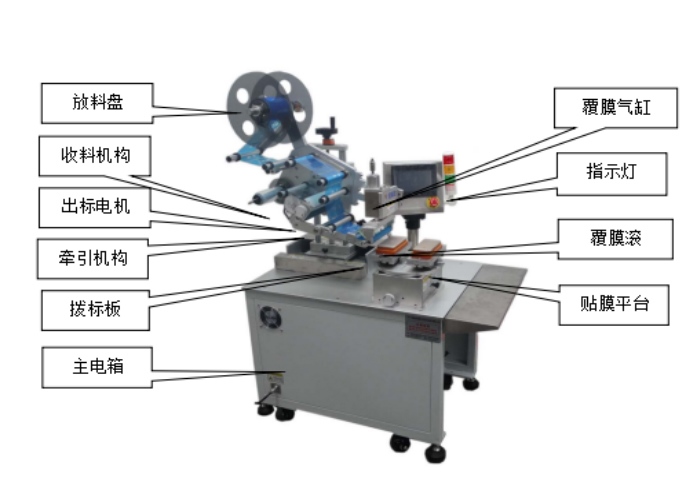

一、高精度贴膜机结构、性能:

1.放料机构：放卷形标签

2.缓冲机构：弹簧拉紧等主要功能，把标签拉紧

3.导向滚筒：主要作用是导向、定位

4.剥标机构：把标签剥离出来

5.下压紧机构：贴标压紧

6.贴标平台：贴膜平台采用的是步进电机带动丝杆贴膜（重点区别之处）

7.转盘：高精度贴膜机旋转气缸通过气动控制工位旋转，转盘到位后气动覆膜（重点

区别之处）

8.收废料机构：把剩下的底膜收卷起来

9.标头驱动：步进电机驱动控制方式

10.贴膜驱动：步进电机驱动控制方式

二、使用范围：

1.适用于产品表面覆膜，提高生产效率和产品质量

2.适用于行业：电子、五金、塑料、化妆品、食品、等

3.适用于产品：要求在平面、弧面、圆周面、凹面、凸面或其他面贴附标膜的产品

三、技术参数

1.适用产品范围：宽度：20～250，长度20～250，厚度0~50（mm）

2.适用标签范围：宽20～130，长15～200（mm）

3.生产能力：10～20个/分（取决标签尺寸及人工操作速度）

4.贴膜精度：±0.2mm

5.额定电压：220Ｖ/50Hz

6.整机功率：600W

7.外型尺寸：800×650×1450（mm)（长X宽X高）

8.气压：0.4-0.6bar

9.整机重量：120Kg

机构介绍：
